无线红外广播系统原理介绍
2022-10-27 23:04:26 945次浏览

无线红外广播系统原理介绍


我公司研发生产的智能红外线听力发射系统,广泛应用在外语听力训练及外语考试方面

系统功能特点:

1. 红外光线传播,在限定范围内接收,区别与无线电信号,不受外界干扰,保密性强。

2. 可将各种音频信号调制成红外光信号,任意音频输出的音源都可以:录音机、复读机、CD机,卡座,电脑等。

3. 红外发射平台信号覆盖面积>500㎡,完全满足基本的教学教室,在教室内可任意增减接收机数量。

4. 红外发射机为弧面设计,不受环境限制任意放置。

5. 施工简单、维修方便。

6. 本方案所需要的线材均为普通电缆线,采购方便。

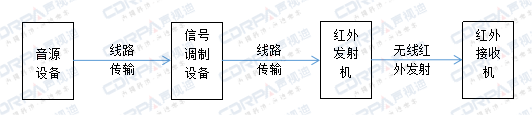

1、系统组成:

主要设备有:前段设备有:广播员工作站DVD。终端设备:红外发射机,红外接收设备(红外耳机、红外收音机)等。


2、系统概述

依据校方的使用目的和使用目标,我们将该系统建设为红外光线传输的无线听力系统,(红外光线传播区别与无线电信号,在限定范围内红外光线可以不断被折射,不受外界干扰,保密性强)

可以给学校的考试增加保障系数。作为一所高等大学,其国家级的四六级听力考试是非常重要的教学任务,不能因为听力考试中断而造成教学事故。

该系统主要实现外语等级考试的听力考试,同时又能实现日常教学的用途。是一套完善的、性价比最高的、目前最具先进性的红外线发射系统,我们的发射机将采用调制的红外线光波方式传输信号。大型听力考试时发射机同步发射统一信号主控室设备也做到调频、红外统一播放,确保万无一失。

3、安全性和可靠性

红外线听力考试系统,是通过红外线为媒介传输信号的,其抗干扰性能强,不受日光灯、电器、风扇、镇流器、WIFI等教室内电器设施的影响,可以传输的信号能达到CD机的效果。并且红外线信号不能穿透墙体等遮挡物体,既能保证信号的不外泄,又能阻止相邻教室间的相互干扰。

4、先进性

红外线听力考试系统是目前最为先进的外语听力考试方式,并且会在一段时间内处于领先优势,因此建设一套红外线系统,避免了在短时间内更新换代带来的不必要的成本增加和设备浪费。

5、性价比高

我们所建设的这套红外广播系统,既能用于大型的外语等级考试中,也能用于日常教学中,还可以将发射机连接外设扩音系统和教室内连接话筒等,用于单元教学环节,省去了另外建设多媒体教室的成本,因而具有较高的性价比。(此为定制机型)

6、可扩展性

所有的红外发射机都具有功率扩展接口,可以串接几台发射机将信号覆盖面积成倍增加。并且所有的设备都预留了一定数量的接口用于扩展其他需求的功能,具有一定的可扩展性。

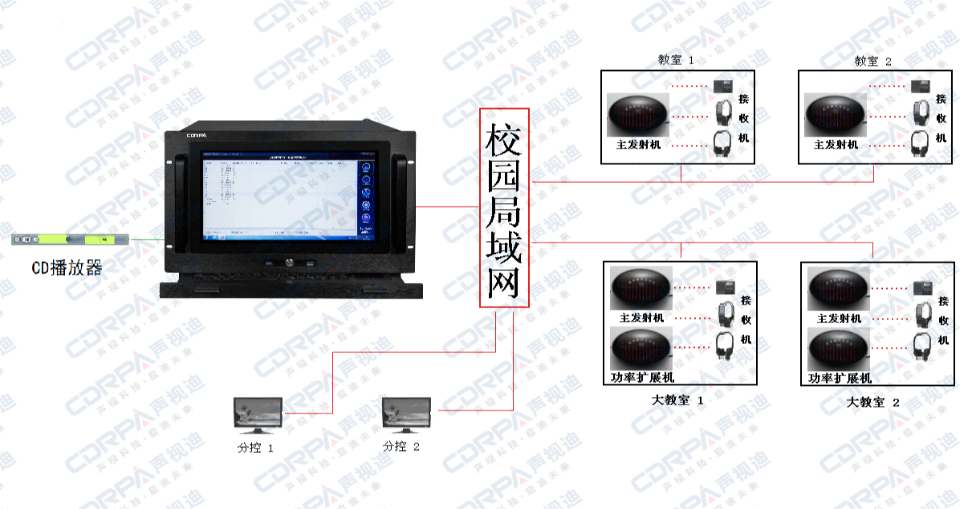

7、系统拓扑图




 广播室可有多套音源系统,每一套音源都可以将其信号通过调音台将信号传输至信号分配器,信号分配器将信号经过带屏蔽的音频线缆传输至红外系统,音源设备的信号还可以通过信号分配器传输至学校原有的调频系统,实现信号同步传输,两套发射系统独立同步运行。


本系统采用高品质的音频、电源线缆,能保证系统处于最佳运行状态,所有提供线缆材料均为合格国标高品质线缆。

红外发射终端信号覆盖面积为500㎡,在覆盖面积内可任意串接增减接收机数量,增大覆盖面积,却不会互相干扰影响发射效果。

布线施工方式:

1.每间教室红外发射机全部与主控室连接(通过校园局域网),可以实现大面积播

具体详细解决方案,请联系本公司销售经理
